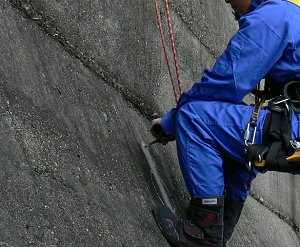

コアマシン用のアンカー |
メインロープ・バックアップロープで安全確保をしてから、 まず、コアマシンを固定するためのアンカーを打ちます。
|
|
|

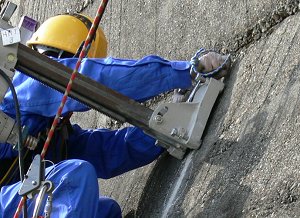

コアマシンの取り付け |
200Φ用で約20kgはあるので、専用のロープで慎重に降ろします。3倍力システムを組んでいるので、1人の力で充分です。
アンカーで固定したら、四隅のアジャスターでさらにガッチリ固定します。マシンがしっかり固定できているかどうかで、この作業は決まります。緩みが無いようしっかり固定します。
マシンを正確に取り付けたら、仕事は半分終わりです。

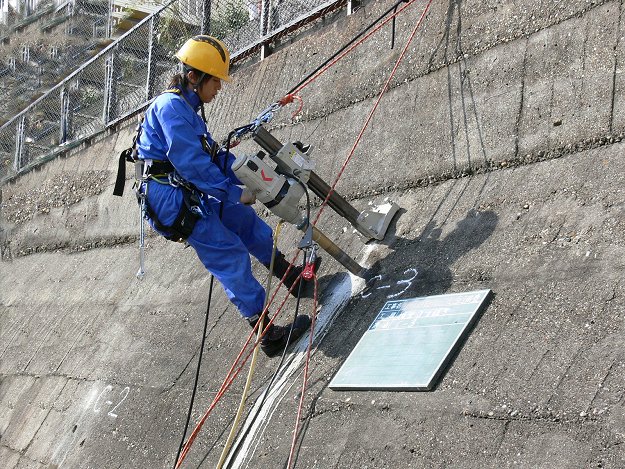

意外に穿孔作業は簡単です。 |
|
|
|

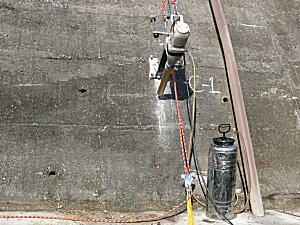

右下のタンクが加圧式給水タンク

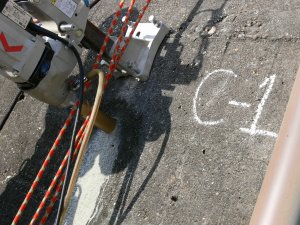

コアの刃が焼きついたり、欠けたりしないようにするため、通常は湿式で穿孔します。
加圧式給水ポンプをセットして、穿孔中は適度に給水します。
|
|
|
給水しているので、穿孔中は水がちょろちょろあふれてきます。
ビルの外壁などの場合は、壁を汚さないように受け皿を設置して、漏れた水が下へたれないように工夫して穿孔します。
|
|
|
|

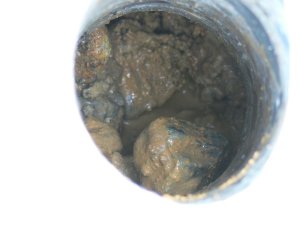

コアカッターの刃をはずしたところです。
本来コアは、刃の中に収まっているので、こんな事にはなりません。

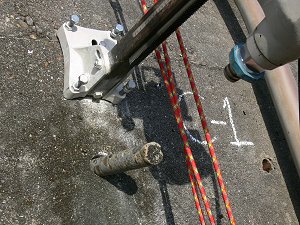

はずした刃から切り取ったコアを抜き、もとの穴にいれてみただけです.....ちょっとしたイメージ映像です。 |
|
|
|
今回は擁壁の厚みを知るのが目的だったため、50mmΦの小さなコアを30cm程度取り出しました。
この程度なら、穴を開けだしてから10分程度で終了です。
100Φ程度でも30分もかかりません。どちらかと言えば
コアマシンの移動や設置に時間がかかります。
後は、スピードセメント等で、穴を塞ぎ終了です。 |
|
